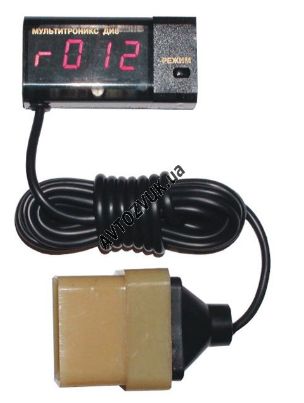

Подключение ДИ8 осуществляется вилкой к диагностическому разъему. Прибор предназначен для совместной работы c - Автомобилями "Волга" ГАЗ 3110, ГАЗ 3102 с двигателями ЗМЗ 4062 с блоками управления: МИКАС 5.4 ; МИКАС 7.1 ; 301.3763 00-01 ; 302.3763 00-01, - Автомобилями "ГАЗЕЛЬ", "СОБОЛЬ" с двигателями ЗМЗ 4063 с блоками управления: МИКАС 5.4 ; МИКАС 7.1 . - Автомобилями "УАЗ" с инжекторными двигателями ЗМЗ 409 с блоками управления МИКАС 7.2. Позволяет контролировать следующие параметры автомобиля: 1. Расход топлива: литры в час, общий расход топлива в литрах. (только для инжекторных двигателей ЗМЗ 4062) * 2. Температура охлаждающей жидкости - градусы Цельсия ** 3. Угол опережения зажигания.** 4. Поправка угла опережения зажигания (октан корректор). ** 5. Обороты двигателя об/мин. ** 6. Бортовое напряжение в Вольтах. ** 7. Коды неисправностей системы, сброс кодов неисправностей. ** 8. Часы, изменение яркости дисплея. ** ------ * п1. Обеспечивается при работе с вышеуказанными блоками управления только для инжекторных двигателей ЗМЗ 4062. ** п2-7 обеспечиваются при работе с вышеуказанными блоками управления для инжекторных двигателей ЗМЗ 4062, и для карбюраторных двигателей ЗМЗ 4063.
Установка прибора осуществляется при помощи кронштейна на рулевую колонку, или при помощи липучки на удобное место приборной панели. Крышку пепельницы, или "торпедо". Короткое нажатие на кнопку "Режим" переключает режимы индикации прибора в циклической последовательности. Перед индикацией текущего параметра на дисплее прибора высвечивается буквенное название текущего режима. Функция "Поправка угла опережения зажигания" позволяет оперативно осуществлять функцию октан корректора в случае применения некачественного топлива, а так же восстанавливать работу системы зажигания в случае ошибки в установке угла опережения зажигания. В режиме диагностики кодов неисправностей имеется функция сброса кодов неисправностей. Включение и отключение прибора автоматическое. Функция общего расхода топлива позволяет просматривать значение расхода при выключенном зажигании. Режим изменения яркости позволяет корректировать яркость свечения индикатора для дневного и ночного наблюдения. В случае превышения напряжения 16 вольт и температуры 105 о С, дисплей прибора начинает моргать в любом режиме.
Технические характеристики Напряжение питания 7-16 вольт Потребляемый ток не более 0,12 А в рабочем режиме не более 0,015А в дежурном режиме Дисплей Высота цифр 10 мм, цвет свечения зеленый или красный Диапазон рабочих температур -20...+40 градусов Дискретность представления информации: а)расход топлива - 0,1литра; б)температура охлаждающей жидкости - 1 град С; в)обороты вращения двигателя - 10 об/мин при оборотах не более 2000 об/мин г)угол опережения зажигания - 0,5 градуса;д)бортовое напряжение - 0,1 Вольта (измерение после замка зажигания).
